UNIONE PPR

Gamma PPR Union che produciamo

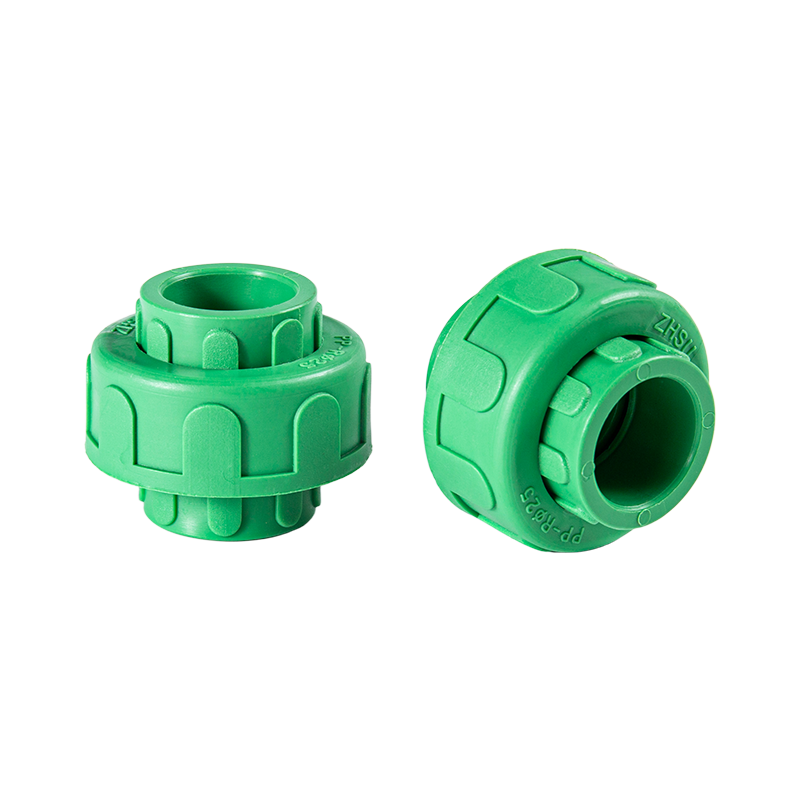

Ogni tipo di unione risolve un diverso problema di interfaccia. La versione interamente in plastica mantiene l'intero giunto in PP-R, che si adatta ai percorsi interrati e nascosti dove non si desidera alcun contatto metallico. Le versioni filettate passano dal tubo in PP-R a una filettatura metallica, che è il modo in cui vengono collegate la maggior parte delle pompe, dei contatori e dei serbatoi.

Le dimensioni standard vanno da 20 mm a 32 mm, corrispondenti ai diametri piccoli e medi utilizzati negli edifici per l'approvvigionamento idrico, l'acqua calda e la distribuzione del riscaldamento. Combinazioni più grandi o non standard vengono prodotte come articoli personalizzati rispetto a un disegno o campione confermato.

Dove i raccordi PPR si inseriscono in un sistema di tubazioni

Un sindacato è un punto di servizio, non un comune comune. Lo posizioniamo ovunque la linea verrà aperta durante la sua vita operativa, e manteniamo i giunti di fusione per i collegamenti permanenti. Questa divisione mantiene i lavori di manutenzione locali invece di costringere a tagliare una sezione del tubo.

• Punti di misurazione e controllo: contatori dell'acqua, manometri e prese di strumenti che necessitano di rimozione periodica.
• Collegamenti pompa e attrezzatura: pompe di rilancio, circolatori, scambiatori di calore e corpi filtro dove il raccordo consente un rapido isolamento.
• Circuiti acqua calda e riscaldamento: Tubazioni in PP-RCT e ad alta temperatura dove il movimento termico e l'accesso ripetuto al servizio sono entrambi importanti.
• Derivazioni e derivazioni collettori: diramazioni che possono essere estese o deviate dopo il passaggio di consegne.
• Assemblaggi prefabbricati: skid e moduli per locali tecnici assemblati fuori sede e uniti in loco.

L'unione si abbina alla nostra gamma PPR COUPLING per giunti permanenti diritti e ai raccordi PPR ELBOW e PPR TEE per completare un cambio di percorso o una diramazione nello stesso nodo.

Materiale e costruzione

Come esperto Fabbrica di sindacati per tubi PPR , utilizziamo materie prime importate per i nostri prodotti in plastica e il composto PP-R è della stessa famiglia di qualità utilizzata nella nostra produzione di tubi e raccordi. Questa coerenza è importante in un'unione, perché il corpo, il dado e il tubo si espandono e si contraggono alla stessa velocità in base al cambiamento di temperatura.

• Corpo e capotasto: PP-R stampato, con la faccia di tenuta formata nello stesso ciclo di stampaggio per concentricità.

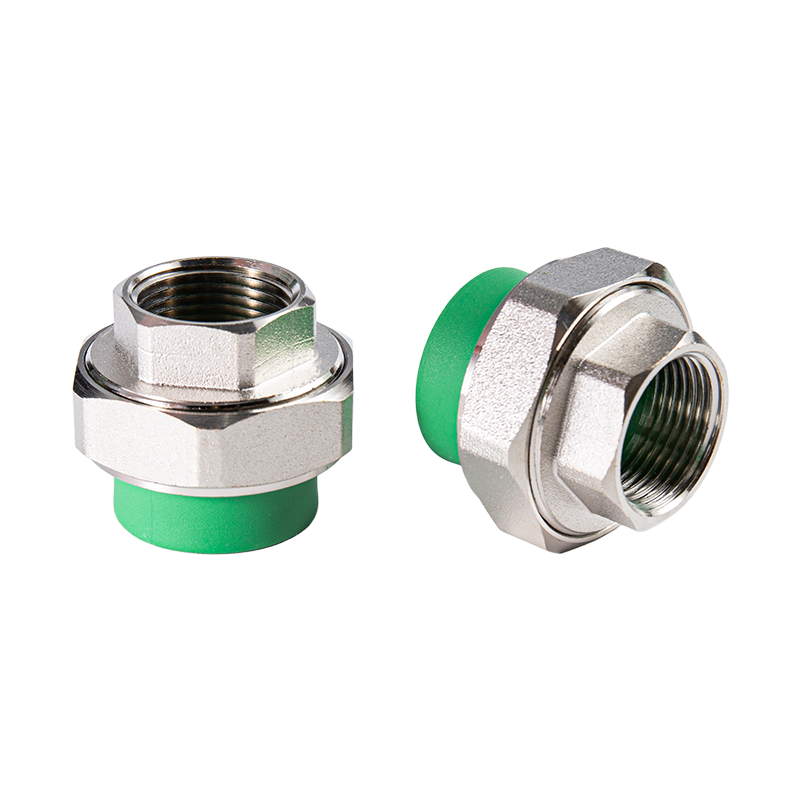

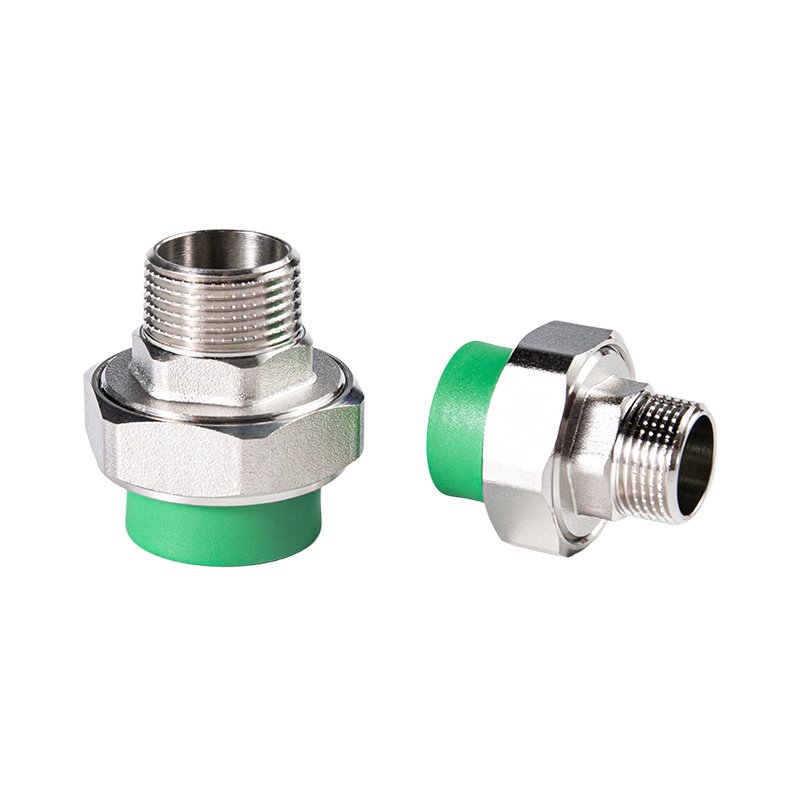

• Inserti filettati: filo metallico incollato nel corpo stampato nelle versioni femmina e maschio, dimensionato per il diametro del tubo corrispondente.
• Sigillatura: guarnizione piana o sede O-ring a seconda del modello del bocchettone, compressa dal dado di raccordo.
• Prese di fusione: dimensionato per strumenti di fusione di prese standard in modo che l'attrezzatura di riscaldamento e saldatura esistente dell'installatore funzioni senza adattatori.

Poiché l'unione è un giunto smontabile, l'elemento di tenuta è la parte soggetta ad usura. Forniamo guarnizioni e dadi di ricambio come ricambi in modo che un punto di servizio possa essere ripristinato senza sostituire l'intero raccordo.

Dimensioni, filettature e opzioni di configurazione

La configurazione è determinata dal diametro del tubo sul lato della fusione e dallo standard della filettatura sul lato dell'apparecchiatura. Confermiamo entrambi prima della produzione, poiché un raccordo che combacia con il tubo ma non con la porta della pompa è un problema del cantiere.

I sindacati vengono forniti per adattarsi al sistema di tubazioni che servono. Per i circuiti di acqua calda e riscaldamento consigliamo di abbinarli al TUBO PPR PER ACQUA AD ALTA TEMPERATURA, e per l'alimentazione fredda e potabile in generale con la gamma di tubi di alimentazione idrica.

Installazione, messa in servizio e accettazione

L'installazione di un raccordo avviene in due fasi: i bicchierini a fusione vengono saldati alle estremità del tubo, quindi il dado di raccordo viene serrato per comprimere la guarnizione. La seconda fase è quella da cui hanno origine la maggior parte delle perdite, pertanto documentiamo l'approccio restrittivo con l'ordine.

1. Tagliare e squadrare le estremità del tubo, segnare la profondità di fusione e riscaldare presa e tubo alla temperatura e al tempo stabiliti dal diametro del tubo.
2. Unire senza torcere, tenere premuto fino all'indurimento e lasciare raffreddare completamente il giunto prima di applicare qualsiasi carico meccanico.
3. Allineare le due metà concentricamente, montare la guarnizione e serrare a mano il dado di raccordo, quindi terminare con la chiave specificata.
4. Testare la pressione sulla sezione completata prima dell'occultamento o dell'isolamento e registrare il test sul foglio di messa in servizio.

I raccordi filettati necessitano di un sigillante per filetti compatibile con l'acqua potabile laddove la linea è destinata all'alimentazione potabile. Confermiamo la profondità di impegno della filettatura in modo che l'inserto metallico non venga sollecitato eccessivamente durante il serraggio.

Controllo qualità e documentazione

La produzione viene eseguita sotto il monitoraggio dell'intero processo, dall'ingresso delle materie prime ai prodotti finiti, con ispezioni durante il processo a intervalli fissi e test a campione su ciascun lotto. Il nostro laboratorio accreditato CNAS effettua i controlli materiali e dimensionali, mentre l'ufficio qualità effettua controlli aggiuntivi ad intervalli di tempo prestabiliti.

• Controlli dimensionali e di filettatura su corpi bocchettone, dadi e inserti.
• Test di campionamento in lotti con registrazioni conservate rispetto al lotto di produzione.
• Rapporto di ispezione in fabbrica rilasciato come documentazione di garanzia della qualità insieme alla spedizione.
• Certificazione del sistema di gestione della qualità, dell'ambiente e della salute e sicurezza sul lavoro, con certificazione CE dei prodotti applicabili.

I pacchetti di documentazione vengono preparati per ordine e possiamo allineare l'ambito dell'ispezione con i requisiti di accettazione del progetto quando questi vengono indicati in fase di preventivo.

Imballaggio, consegna e ricambi

I raccordi vengono confezionati in sacchetti di plastica trasparente in quantità contate, quindi inseriti in appositi cartoni per raccordi. Questa baderna mantiene insieme i piccoli componenti dell'unione e protegge le filettature e le superfici di tenuta durante il trasporto. I tubi vengono raggruppati e imballati in sacchi di tessuto.

La consegna standard è di circa 15 giorni, con il programma effettivo confermato rispetto all'elenco degli ordini e al caricamento della produzione corrente. I raccordi regolari sono tenuti in stock, quindi è possibile gestire ordini piccoli e ripetuti senza una quantità minima. Sono disponibili guarnizioni e dadi di raccordo di ricambio per lo stock di manutenzione e possiamo fornire lo stesso tipo di raccordo per fasi ripetute di un progetto.

Informazioni che utilizziamo per configurare la tua soluzione

Una citazione sindacale è semplice una volta corretta l'interfaccia. Lavoriamo in base all'elenco degli ordini e alle condizioni commerciali richieste e confermiamo i punti tecnici di seguito prima di rilasciare la produzione.

Invia l'elenco degli ordini e le condizioni commerciali per il preventivo e in cambio confermeremo la configurazione, l'imballaggio e il programma di consegna.

Domande sull'Unione PPR da parte dei team di progetto

Quale tipo di raccordo dovrebbe essere utilizzato per il collegamento della pompa?

Un raccordo filettato è normalmente la scelta giusta, perché le porte della pompa sono filettate. Utilizzare il raccordo filettato femmina dove la porta della pompa è maschio e il raccordo filettato maschio dove la porta è femmina. Il lato di fusione si salda al tubo in PP-R, quindi la transizione dal tubo in plastica all'attrezzatura in metallo avviene all'interno del raccordo anziché su un adattatore separato.

È possibile utilizzare un raccordo PPR sulle linee dell'acqua calda?

SÌ. Il raccordo è stampato con la stessa famiglia di materiali PP-R del tubo, quindi segue la temperatura nominale della linea in cui è installato. Per un servizio continuo ad alta temperatura accoppiamo il raccordo con PP-RCT o tubo ad alta temperatura in modo che l'intero gruppo condivida la stessa base di progettazione.

Quali dimensioni sono disponibili e possono essere prodotte dimensioni non standard?

La produzione standard comprende raccordi da 20 mm, 25 mm e 32 mm nelle versioni in plastica, filettate femmina e filettate maschio. Gli articoli personalizzati vengono prodotti in base a un disegno o campione confermato, inclusi standard di filo specifici del progetto e requisiti di colore.

Come viene sigillato il raccordo e sono disponibili guarnizioni sostitutive?

Il dado di raccordo comprime una guarnizione o un O-ring contro la superficie di tenuta del corpo. Poiché tale elemento è la parte soggetta ad usura in un giunto smontabile, forniamo guarnizioni e dadi di raccordo di ricambio in modo che un punto di servizio possa essere ripristinato senza tagliare il raccordo.

Quale documentazione viene fornita con l'ordinanza sindacale?

Gli ordini vengono spediti con un rapporto di ispezione in fabbrica e i registri di campionamento dei lotti vengono conservati rispetto al lotto di produzione. Laddove un progetto richieda un ambito di ispezione definito o documentazione di accettazione aggiuntiva, confermiamo tale ambito al momento dell'effettuazione dell'ordine.

Supportate OEM e ODM per i sindacati PPR?

SÌ. Produciamo unioni con branding del cliente e sviluppiamo configurazioni personalizzate a disegno. La marcatura, il colore e l'imballaggio possono essere allineati ai requisiti del distributore o del progetto e le stesse specifiche possono essere ripetute nelle fasi successive dello stesso progetto.
