RACCORDO IN HDPE

La nostra gamma di raccordi in HDPE

Raggruppiamo i raccordi in HDPE per metodo di giunzione, perché il sistema di saldatura o meccanico determina dove è possibile installare un raccordo, a quali dimensioni di tubo è adatto e quale attrezzatura di cantiere è necessaria. Ciascuna gamma riportata di seguito è prodotta con resina vergine PE80 o PE100 e ispezionata in base agli stessi criteri dimensionali e di pressione.

Tipi di funzioni e dove si adattano

All'interno di ciascuna gamma di giunzioni forniamo le famiglie funzionali standard specificate dal progettista di tubazioni. I tratti rettilinei utilizzano giunti e riduttori; nei cambi di direzione si utilizzano gomiti a 45° e 90°; le connessioni di derivazione utilizzano T uguali e ridotti; le terminazioni utilizzano cappucci terminali e terminali; le transizioni verso apparecchiature metalliche o filettate utilizzano adattatori maschio e femmina; l'isolamento del flusso utilizza valvole a sfera. I raccordi a sella e i giunti di riparazione supportano l'intervento sulla rete attiva.

Controllo dei materiali e delle specifiche

I nostri raccordi in HDPE sono stampati con resina vergine PE80 o PE100 importata al 100%. Il PE100 fornisce una maggiore resistenza minima richiesta e una migliore resistenza alla crescita lenta delle crepe, che è importante per le condutture interrate sotto carico di traffico e per le reti del gas. Non utilizziamo materiale rilavorato nei raccordi resistenti alla pressione.

• Intervallo di dimensioni: Da DN20 a DN1200 attraverso l'intero programma di raccordi.
• Valori di pressione: Da PN10 a PN16, selezionati per dimensione, metodo di giunzione e mezzo.
• Standard: DIN 16963, ISO 4427-3, EN 12201 e EN 1555 per applicazioni gas.
• Discussioni: BSP e NPT su adattatori filettati, con inserti in ottone.
• Colore: nero e blu di serie, con identificazione del lotto.

Lo spessore della parete, la profondità della presa, la resistenza della bobina di riscaldamento e l'ovalizzazione vengono controllati come parte dell'ispezione durante il processo. I raccordi sono dimensionalmente abbinati al nostro tubo in HDPE, quindi una dimensione DN e un SDR specificati producono un giunto compatibile senza regolazione sul campo.

Adattamento dell'applicazione

I raccordi in HDPE sono adatti a sistemi in cui la resistenza alla corrosione, la flessibilità e la lunga durata superano la rigidità del metallo. Il materiale è chimicamente inerte in un'ampia gamma di fluidi e non arrugginisce, non si incrosta né supporta la corrosione galvanica.

• Approvvigionamento idrico e drenaggio comunale: condotte interrate, derivazioni di distribuzione e connessioni di servizio.
• Distribuzione gas naturale: giunti per elettrofusione e fusione di testa per reti a tenuta stagna.
• Liquami e acque reflue: tubazioni sotterranee di grande diametro per impianti di drenaggio e trattamento.
• Irrigazione agricola: laterali dei campi, collegamenti delle pompe e rinnovamento della rete idrica rurale.
• Trasferimento di fluidi industriali: linee chimiche, di acqua di raffreddamento e di processo dove è richiesta inerzia.

Per progetti che richiedono anche tubazioni per acqua calda o servizi edili, ns RACCORDO PPR La gamma copre i compiti complementari di pressione e temperatura all'interno dello stesso ambito di fornitura.

Giunzione, installazione e supporto in cantiere

La qualità del giunto in un sistema HDPE dipende dall'abbinamento del raccordo alla corretta procedura di saldatura. Confermiamo il metodo di giunzione previsto in fase di preventivo in modo che i raccordi, i tubi SDR e le attrezzature del sito siano coerenti.

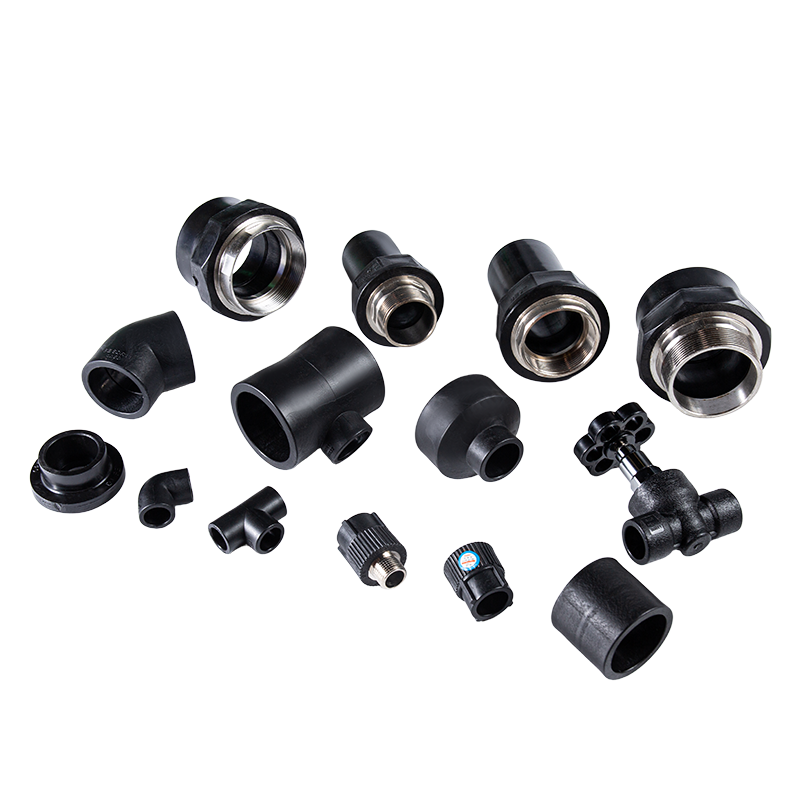

• Fusione presa: l'estremità del tubo e la presa del raccordo vengono riscaldati e inseriti per formare un giunto omogeneo, tipicamente per tubi inferiori a 110 mm.

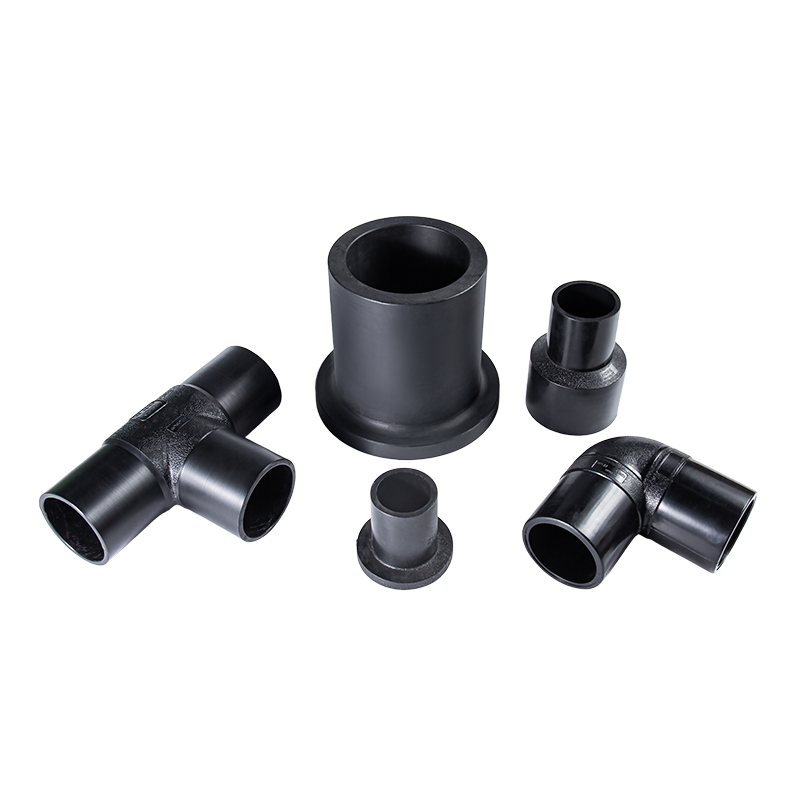

• Fusione di testa: le estremità dei tubi sono rivestite, riscaldate e pressate insieme per DN63 e superiori, producendo un giunto più resistente del corpo del tubo.

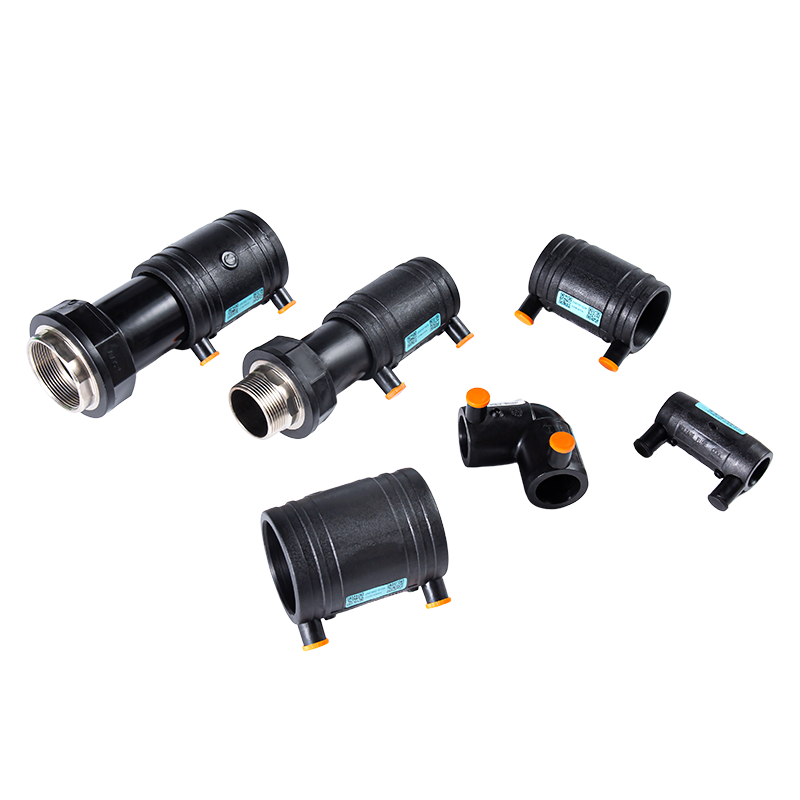

• Elettrofusione: la corrente viene applicata a bobine incassate, adatte a trincee confinate, lavori di riparazione e impianti a gas controllato.

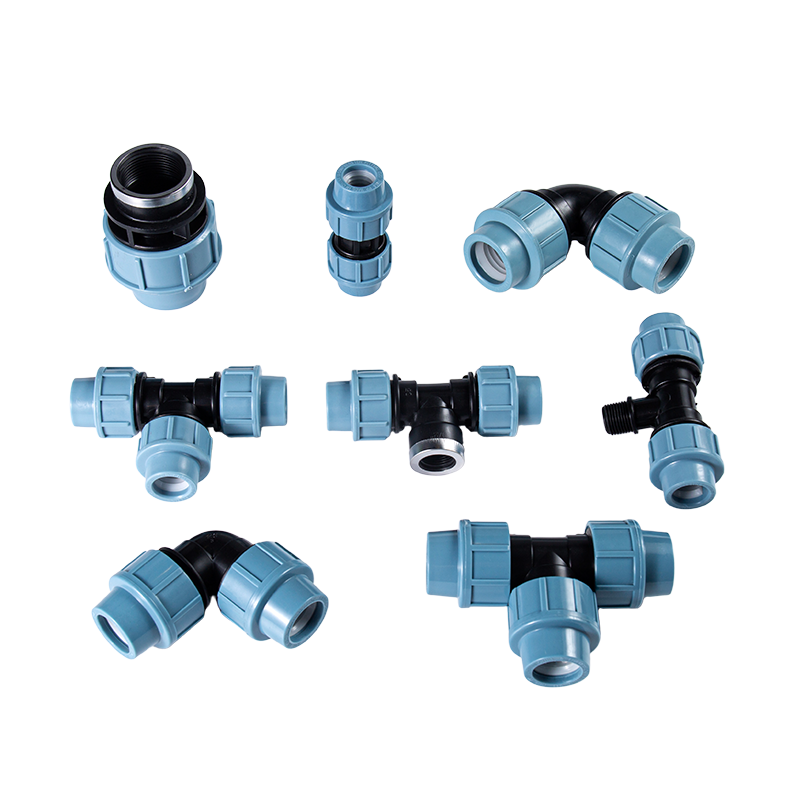

• Compressione: montaggio meccanico senza calore per collegamenti servizi e irrigazione.

Forniamo una guida all'installazione che copre i tempi di riscaldamento, la profondità di inserimento, i periodi di raffreddamento e i test di pressione. Per progetti più grandi, il nostro team tecnico esamina i disegni isometrici e gli schemi dei giunti prima della produzione in modo che il set di raccordi consegnato corrisponda alla configurazione installata.

Garanzia di qualità e accettazione

La produzione avviene secondo un sistema di controllo dell'intero processo, dall'ingresso delle materie prime al rilascio dei prodotti finiti. Shanghai Zhongsu Pipe Co., Ltd. detiene la certificazione ISO 9001, ISO 14001 e OHSAS 18001 e gestisce un laboratorio accreditato CNAS per test su materiali e prodotti.

• Prove a campione su ogni lotto di produzione.
• Ispezione di routine durante il processo a intervalli fissi durante lo stampaggio.
• Controlli dimensionali, di pressione e di aspetto da parte del reparto qualità.
• Rapporti di ispezione in fabbrica disponibili come documentazione di qualità per i lotti consegnati.

La documentazione di accettazione viene preparata in base alle specifiche concordate, inclusi riferimento standard, dimensioni, pressione nominale e qualità del materiale. Laddove un progetto richieda test di testimoni di terze parti o del cliente, coordiniamo il programma di ispezione con il rappresentante dell'acquirente.

Personalizzazione, Imballaggio e Consegna

Produciamo raccordi HDPE personalizzati e supportiamo la fornitura OEM e ODM per distributori e appaltatori di progetti. Dimensioni non standard, angoli di ramificazione speciali, requisiti di colore specifici e imballaggi con marchio privato possono essere prodotti sulla base di disegni o campioni approvati.

I raccordi sono imballati in sacchetti di plastica trasparente nelle quantità specificate e collocati in cartoni dedicati. Il tubo viene impacchettato e avvolto in sacchi intrecciati. Le quantità di imballaggio, la marcatura del cartone e la configurazione del pallet vengono confermate con l'ordine in modo che la merce arrivi pronta per l'uscita in cantiere o per lo stoccaggio in magazzino.

La nostra capacità di fornitura mensile raggiunge decine di contenitori pieni. La consegna standard è in genere di circa 15 giorni, con la pianificazione finale che dipende dall'elenco degli ordini e dal carico di produzione corrente. Manteniamo un inventario sufficiente di tubi e raccordi regolari per supportare ordini ripetuti e misti.

Informazioni che utilizziamo per configurare la tua soluzione

Per preparare una configurazione e un preventivo di montaggio accurati, lavoriamo sui dati di progetto riportati di seguito. Laddove non sia ancora disponibile una distinta base completa, è sufficiente un disegno isometrico o una distinta congiunta per creare la distinta di montaggio.

Per un preventivo completo del sistema, abbina la scheda di montaggio alla ns TUBO IN PEAD gamma in modo che tubi e raccordi siano forniti secondo le stesse specifiche e consegnati insieme.

Manutenzione, ricambi e assistenza

I raccordi in HDPE non richiedono verniciatura, protezione catodica o sostituzione programmata in condizioni operative normali. Il giunto saldato diventa parte della tubazione, quindi la manutenzione si concentra sul funzionamento della valvola, sull'ispezione della flangia e sui test periodici di pressione piuttosto che sulla sostituzione dei raccordi.

Quando è necessaria una riparazione, i raccordi a sella elettrosaldabili, i giunti di riparazione e i tappi terminali consentono di intervenire su una conduttura esistente. Forniamo raccordi sostitutivi nelle specifiche originali e possiamo abbinare dimensioni storiche per estensioni della rete o progetti di riabilitazione.

Domande frequenti

Quale gamma di raccordi in HDPE dovrebbe essere utilizzata per una determinata dimensione di tubo?

I raccordi a saldare sono progettati per tubi di piccole e medie dimensioni, in genere inferiori a 110 mm. I raccordi per fusione di testa ed elettrosaldabili coprono DN63 fino a DN1200. I raccordi a compressione vengono utilizzati per collegamenti selezionati di servizi e irrigazione dove la giunzione a caldo non è pratica.

Quali materiali e valori di pressione utilizzano i vostri raccordi in HDPE?

Stampiamo da resina vergine PE80 o PE100. I valori di pressione vanno da PN10 a PN16 a seconda del tipo e delle dimensioni del raccordo, con raccordi elettrosaldabili classificati PN16 per acqua e PN10 per gas. Gli standard includono DIN 16963, ISO 4427-3, EN 12201 ed EN 1555.

Supportate raccordi HDPE personalizzati e OEM/ODM?

SÌ. Produciamo raccordi HDPE personalizzati su disegni o campioni approvati e forniamo programmi OEM e ODM per distributori e appaltatori, comprese dimensioni non standard, configurazioni speciali di filiali e imballaggi con marchio del distributore.

Come viene verificata la qualità prima della spedizione?

Ogni lotto viene campionato e testato, con ispezioni in corso d'opera a intervalli fissi durante la produzione. Il nostro laboratorio accreditato CNAS supporta i test sui materiali e sui prodotti e i rapporti di ispezione in fabbrica vengono emessi come documentazione di qualità per i lotti consegnati.

Quali sono i tempi di consegna e l'imballaggio tipici?

La consegna standard è di circa 15 giorni, a seconda dell'elenco degli ordini e del programma di produzione attuale. I raccordi vengono confezionati in quantità specificate e imballati in cartoni dedicati; il tubo è impacchettato e avvolto in sacchi intrecciati. I dettagli dell'imballaggio vengono confermati con ciascun ordine.

Potete fornire tubi e raccordi in un unico pacchetto?

SÌ. Produciamo tubi in HDPE da DN20 a DN1200 e le gamme di raccordi corrispondenti, quindi un progetto può essere fornito con tubi, raccordi e accessori di giunzione secondo una specifica da un'unica fonte di produzione.
